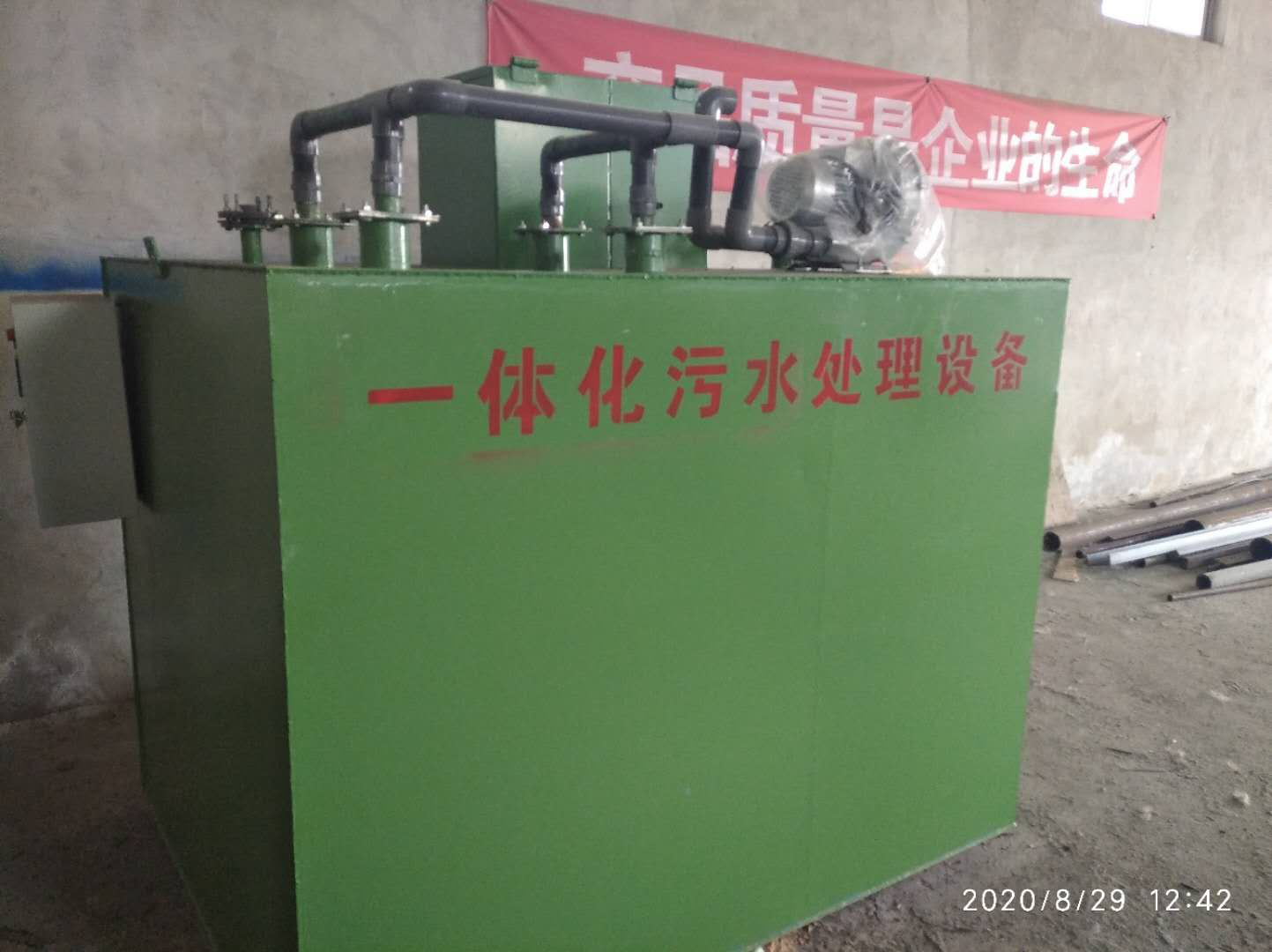

MBR一體化污水處理設備
更新：2020/12/7 17:02:42??????點擊：
- 品牌：???
- 型號：???
產品介紹
MBR一體化污水處理設備污水處理工程方案設計1、選擇原則方案1-1技術**性原則 所使用的工藝和技術應在未來的十年內不會被淘汰，避免重復改造。因此在選…
污水處理工程方案設計
1、選擇原則方案
1-1技術先進性原則
所使用的工藝和技術應在未來的十年內不會被淘汰，避免重復改造。因此在選擇水處理工藝上應首先考慮設備和技術的先進性。
1-2低運行成本
低能耗、低處理成本應作為技術方案選擇的重要原則之一。
1-3少占地原則
污水處理技術的選用還應考慮占地面積小，運行效率高的設備技術。
1-4污泥產生量少，二次污染小的原則
污水處理工程產生的污泥處理和處置費用較高，同時會產生二次污染，所以在選擇工藝時，應..污泥產生量小的工藝，減少對環境的二次污染。
2、污水處理工藝流程
處理工藝的選擇是工程設計的技術關鍵，不僅關系到處理后出水的水質，還影響到工程設計費用、工程占地面積、處理成本、管理、運行等方面。
根據進水水質和出水水質的要求以及工程所在地的條件，并考慮上述因素以及采取的措施，本次設計采用改良厭氧+好氧處理工藝+MBR膜處理對該公司污水進行處理，并對該工藝進行充分的論證。
2-1工藝流程圖 ： 羅茨風機
2-2工藝流程簡介
污水由排水系統收集后，進入一體化污水處理設備。先期進入格柵井，去除顆粒雜物后，進入調節池，進行均質均量，調節池中設置液位控制器，再經液位控制儀傳遞信號，由提升泵送至A級生物接觸氧化池，進行酸化水解和硝化反硝化，降低有機物濃度，去除部分氨氮，然后自流入O級生物接觸氧化池進行好氧生化反應，O級生物池分為兩級，在此絕大部分有機污染物通過生物氧化、吸附得以降解，出水自流至二沉池進行固液分離，沉淀池上清液經MBR膜工藝處理后紫外線消毒后排放。
由格柵截留下的雜物定期裝入小車傾倒至垃圾場，二沉池中的污泥部分回流至A級生物處理池，另一部分污泥至污泥池進行污泥消化后定期抽吸外運，污泥池上清液回流至調節池再處理。
４、工藝設施
（1）格柵井
設置目的：
在生活污水進入調節池前設置一道格柵，用以去除污水中的軟性纏繞物、較大固顆粒雜物及飄浮物，從而保護后續工作水泵使用壽命并降低系統處理工作負荷。
設置特點：
格柵井設置碳鋼結構，格柵采用手動框式。
（2）調節池
設置目的：
污水經格柵處理后進入調節池進行水量、水質的調節均化，保證后續生化處理系統水量、水質的均衡、穩定，污水中有機物起到一定的降解功效，提高整個系統的抗沖擊性能和處理效果。
設計特點：
調節池設計為玻璃鋼材質
（3）調節池提升水泵
設置目的：
調節池內設置潛污泵，經均量，均質的污水提升至后級處理。
（4）A級生物處理池（水解酸化池）
設置目的：
將污水進一步混合，充分利用池內高效生物彈性填料作為細菌載體，靠兼氧微生物將污水中難溶解有機物轉化為可溶
2-3接觸氧化法工藝簡述
生物接觸氧化法是一種介于生活性污泥法與生物濾池之間的生物膜法工藝，其特點是在池內設置填料，池底曝氣對污水進行充氧，并使池體內污水處于流動狀態，以保證污水與污水中的填料充分接觸，避免生物接觸氧化池中存在污水與填料接觸不均的缺陷。
該法中微生物所需氧由曝氣風機供給，生物膜生長至一定厚度后，填料壁的微生物會因缺氧而進行厭氧代謝，產生的氣體及抱起形成的沖刷作用會造成生物膜的脫落，并促進新生物膜的生長，此時，脫落的生物膜將隨出水流出池外。生物接觸氧化法具有以下特點：
1、由于填料比表面積大，池內充氧條件良好，池內單位容積的生物固體量較高，因此，生物接觸氧化池具有較高的容積負荷：
2、由于生物接觸氧化池內生物固體量多，水流完全混合，故對水質水量的聚變有較強的適應能力；
3、剩余污泥量少，不存在污泥膨脹問題，運行管理簡便。
生物接觸氧化法具有生物膜法的基本特點，但又與一般生物膜法不盡相同。一是供微生物棲附的填料全部浸在廢水中，所以生物接觸氧化池又稱淹沒式濾池。二是采用機械設備向廢水中充氧，而不同于一般生物濾池靠自然通風供氧，相當于曝氣池中添加供微生物棲附地 填料，也可稱為曝氣循環型濾池或接觸曝氣池。三是池內廢水中還存在約2-5%的懸浮狀態活性污泥，對廢水也起凈化作用。因此生物接觸氧化法是一種具有活性污泥法特點地 生物膜法，兼有生物膜法和活性污泥法的優點。
生物接觸氧化法凈化廢水的基本原理與一般生物膜法相同，就是以生物膜吸附廢水中的有機物，在有氧的條件下，有機物由微生物氧化分解，廢水得到凈化。生物接觸氧化池內的生物膜由菌膠團、絲狀菌、真菌、原生動物和后生動物組成。在活性污泥法中，絲狀菌常常是影響正常生物凈化作用的因素；而在生物接觸氧化池中，絲狀菌在填料空隙間呈立體結構，大大增加了生物相與廢水的接觸表面，同時因?yàn)榻z狀菌對多數有機物具有較強的氧化能力，對水質負荷變化有較大的適應性，所以是提高凈化能力的有力因素。
3、工藝特點
1出水水質好，BOD、氮、磷、懸浮物濃度低；
2工藝流程短，所需設備少，占地面積小；
3便于自動控制，控制污泥濃度30000-12000mg/L范圍內，可保持較高的CODcr去除率，脫氮除磷效果好。
4利于世代時間較長的硝化菌繁殖，提高了消化速率，從而提高了氨氮的去除效果；
5由于污泥濃度較高，大大提高了傳氧效率，節省了能耗；
6生物膜的立體結構為菌種提供了好氧、缺氧、厭氧環境，有利于廢水中氮、磷的去除。
4、工藝處理機理說明
生物接觸氧化工藝對有機物的去除主要來自兩個方面；一方面是生物膜對有機物的降解作用，與傳統活性污泥法相比，生物接觸氧化工藝由于維持較多的生物量生物膜在填料上的環境有助于某些轉性微生物的培養，提高了某些有機物（如氨氮、磷）的去除率。
4-1-1生物降解BOD5（可生化有機物）的機理
污水中的BOD5的去除是靠微生物的吸附作用和代謝作用，對BOD5降解，利用BOD5合成新細胞，然后對污泥與水進行分離，從而實現BOD5的去除?；钚晕勰嘀械奈⑸镌谟醒醯臈l件下，將污水中的一部分有機物用于合成新的細胞，將另一部分有機物進行分解代謝以便獲得細胞合成新的細胞，將另一部分有機物進行分解代謝以便獲得細胞合成所需要的能量，其.終產物是CO2和H2O等穩定物質。在合成代謝與分解代謝過程中，溶解性有機物（如低分子有機酸等）直接進入細胞內部被利用，而非溶解有機物則首先被吸附在微生物表面，然后被細胞外酶水解后進入細胞內部被利用?？梢?，微生物的好氧代謝作用對污水中的溶解性有機物和非溶解性有機物都起作用，并且代謝產物是無害的穩定物質，因此，可以使處理后污水中的參與BOD5濃度很低。
4-1-2生物降解CODcr的機理
污水中的CODcr去除的原理與BOD5基本相同。
4.2對含氮有機物物的去除
生物脫氮工藝主要是建立在硝化細菌在生命成長過程中發生的硝化一反硝化機理上的工藝系統，主要的形式有兩級和單級脫氮工藝。
目前比較盛行的脫氮工藝有SBR法、A/O法、Ａ２/Ｏ法及生物膜法。其生物膜法去除氨氮的原理是：原污水和回流污泥首先進入缺氧接觸氧化池，池中的聚磷菌在厭氧條件下大量吸附進水中的有機物，同時釋放磷，為后面的好氧段大量吸磷創造條件；而后混合液進入好氧池，在好氧池中有機氮等被轉化為氨氮，氨氮經過這種缺氧、好氧環境被轉化為硝態氮，并.終被轉化為氮?dú)馀胖了w外。
4.3對ＴＰ的去除
生物法除磷主要是通過聚磷菌攝取污水中的磷同時以剩余污泥形式排掉，從而達到除磷的目的。好氧池回流污泥中的聚磷菌在厭氧池可吸收去除一部分有機物，同時釋放出大量的磷。然后混合液流入后段的好氧區，污水中的有機物在其中得到氧化分解，同時聚磷菌攝取污水中的磷比在厭氧條件下所釋放的更多，然后通過排出高磷剩余污泥的方式使磷得到去除。由于，污水中磷含量較高在化學法處理混凝過程中投加除磷劑強化除磷效果，使污水中磷的含量降低至排放標準以下。
MBR膜
膜生物反應器（MBR）是高效膜分離技術與活性污泥法相結合的新型污水處理技術，可用于有機物含量較高的市政或工業廢水處理。雖然有氧MBR過程的技術應用可以追溯到20世紀70年代，但是它在污水處理領域的大規模商業應用也是在過去的10年間剛剛開始的。
MBR是高效膜分離技術與生化技術相結合的新型污水處理技術。它繼承了膜分離技術和生化處理技術的特點并強化了生化處理效果。
2 與傳統的活性污泥法相比，MBR具有以下優點：
1、 0.05微米膜過濾產水，出水懸浮物和濁度接近于零，可直接回用；
2、 與傳統處理系統相比，可節省50%的土地使用面積；
3、 由于膜的高效截流作用，微生物完全截流在反應器內，實現了反應器水力停留時間(HRT)和污泥齡(SRT)的完全分離，使運行控制更加靈活穩定；
4、 反應器內的微生物濃度高達5000-8000毫克／升，生化效率高，耐沖擊負荷強；
5、 泥齡(SRT)長，有利于增值緩慢的硝化細菌的截流、生長和繁殖，系統硝化效率得以提高；
6、 反應器在高容積負荷、低污泥負荷、長泥齡條件下運行，剩余污泥排放量少；
7、 膜分離使污水中的大分子難降解成分在生物反應器內有足夠的停留時間，大大提高了難降解有機物的降解效率；
8、 系統自動化程度高，采用 PLC控制，可實現全程自動化控制；
9、 模塊化設計，結構緊湊，占地面積小，運行費用低廉。
５、污水站構筑物說明
5-1污水站總說明
整個污水處理站地下與地上相結合，污水處理構筑物為地下一體化設備，缺氧池，接觸氧化池，二沉池，MBR池，污泥池為地下一體化設備。
5-2單個構筑物說明
5.2.1. 化糞池:（土建，客戶自籌）
5.2.2、調節池、格柵井 （客戶自建，磚混結構）
化糞池污水進入格柵井，由二道粗細格柵清除污水中的固體物質，防止進入后續工藝中，保證了處理系統的穩定運行。經過格柵后的污水進入調節池。

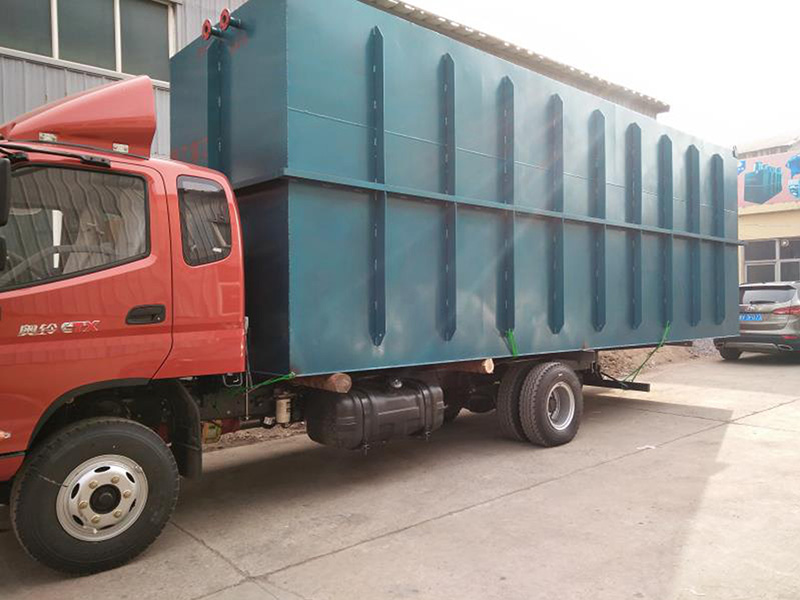

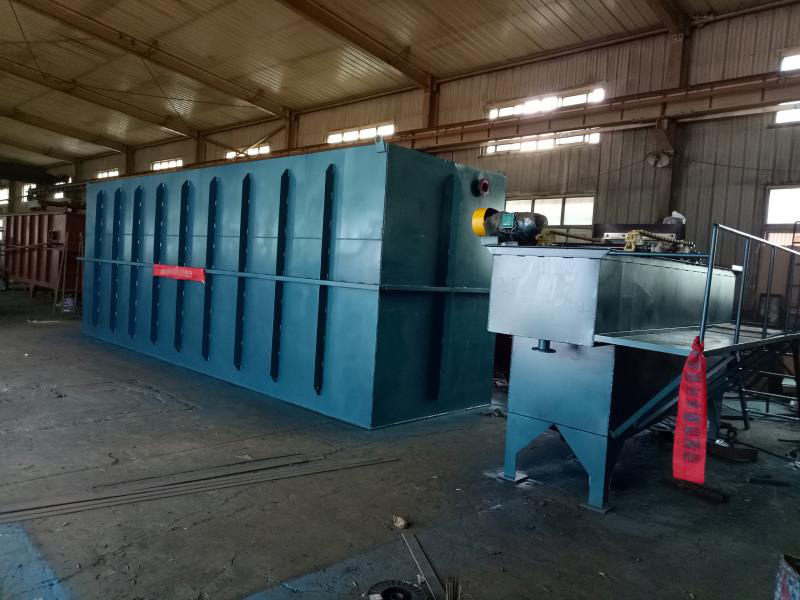

5.5.3WSZ-8.5型地埋式污水處理一體設備（碳鋼防腐）
蘭州污水處理設備
本污水中有機成分比較高，可生化性好，因此采用WSZ-8.5型污水處理設備是.經濟的。WSZ-8.5型污水處理設備是采用有機負荷較低的AOO生物處理工藝，不僅能夠有效去除污水中的含碳有機物，對總氮去除率可達80%。磷的去除率可達54%，處理效果令人滿意。本地埋式污水處理系統是集..性、無噪音、微電腦全自動控制技術，埋地式等處理技術為一體的高新技術產品，具有以下優點：
A．設備在地表以下，地面可作為綠化帶、停車場、道路等；
B．對周圍環境無影響；
C．全自動控制，無需人員管理；
D．操作簡單，維修方便；
生物接觸氧化法是一種介于生活性污泥法與生物濾池之間的生物膜法工藝，其特點是在池內設置填料，池底曝氣對污水進行充氧，并使池體內污水處于流動狀態，以保證污水與污水中的填料充分接觸，避免生物接觸氧化池中存在污水與填料接觸不均的缺陷。
該法中微生物所需氧由曝氣風機供給，生物膜生長至一定厚度后，填料壁的微生物會因缺氧而進行厭氧代謝，產生的氣體及抱起形成的沖刷作用會造成生物膜的脫落，并促進新生物膜的生長，此時，脫落的生物膜將隨出水流出池外。生物接觸氧化法具有以下特點：
3、由于填料比表面積大，池內充氧條件良好，池內單位容積的生物固體量較高，因此，生物接觸氧化池具有較高的容積負荷：
4、由于生物接觸氧化池內生物固體量多，水流完全混合，故對水質水量的聚變有較強的適應能力；
5、剩余污泥量少，不存在污泥膨脹問題，運行管理簡便。
生物接觸氧化法具有生物膜法的基本特點，但又與一般生物膜法不盡相同。一是供微生物棲附的填料全部浸在廢水中，所以生物接觸氧化池又稱淹沒式濾池。二是采用機械設備向廢水中充氧，而不同于一般生物濾池靠自然通風供氧，相當于曝氣池中添加供微生物棲附地 填料，也可稱為曝氣循環型濾池或接觸曝氣池。三是池內廢水中還存在約2-5%的懸浮狀態活性污泥，對廢水也起凈化作用。因此生物接觸氧化法是一種具有活性污泥法特點地 生物膜法，兼有生物膜法和活性污泥法的優點。
生物接觸氧化法凈化廢水的基本原理與一般生物膜法相同，就是以生物膜吸附廢水中的有機物，在有氧的條件下，有機物由微生物氧化分解，廢水得到凈化。生物接觸氧化池內的生物膜由菌膠團、絲狀菌、真菌、原生動物和后生動物組成。在活性污泥法中，絲狀菌常常是影響正常生物凈化作用的因素；而在生物接觸氧化池中，絲狀菌在填料空隙間呈立體結構，大大增加了生物相與廢水的接觸表面，同時因?yàn)榻z狀菌對多數有機物具有較強的氧化能力，對水質負荷變化有較大的適應性，所以是提高凈化能力的有力因素。
其主要由兼氧池、好氧池、沉淀池、MBR膜池，污泥消化系統、清水池等組成。設備為鋼結構。
其各處理單元分別簡述如下。
厭氧池：(碳鋼防腐）
在適當缺氧條件下，利用兼性微生物，使污水中硝酸鹽還原為分子氮，逸入大氣，起到脫氮作用，A級處理池同是起到酸性發酵作用，將碳水化合物降解為脂肪酸，將大分子物質、固體物質降解為可溶性物質，從而提高生物接觸氧化池的生化性能。厭氧池設計停留時4小時。
好氧池：（碳鋼防腐）
采用生物接觸氧化來消化和去除剩余有機碳化物，主要工藝為機械鼓風充氧生物接觸氧化處理技術，污水通過該池懸掛填料截留下污水中的懸浮物質，并把污水中的膠體物質吸附在它的表面。其中的有機物使微生物在氧氣充足的條件下迅速繁殖，同時這些微生物又進一步吸附污水中懸浮物膠體和溶解狀態下的物質，逐漸形成生物膜，污水通過生物膜的吸附、氧化絮凝而得到凈化。生化池采用立體彈性填料，該填料均勻懸掛不易堵塞，比表面積達250m2/m3，能對氣泡用密集性多層次的切割，水流特性優越。（填料的好壞決定了微生物生長繁殖，直接影響COD，BOD的去除率）。生化氣水比平均為15-20：1；生化池設計停留時間≧8小時。
